一、硬度检测：核心性能的量化基准‌

　　陶瓷复合锤头的耐磨性直接取决于‌陶瓷相硬度‌，必须使用‌洛氏硬度计（HRA）‌在工作面打磨后实测：

　　合格标准‌：硬度≥‌HRA 88‌，优质产品可达HRA 90–92；

　　检测方法‌：

　　清洁锤头工作面，打磨出平整区域；

　　使用便携式‌锤击式洛氏硬度计‌（误差≤5%）进行3点以上测量，取平均值；

　　若硬度低于85 HRA，说明陶瓷含量不足或热处理失效，属劣质品。

　　临沂本地用户实测提示‌：山东冬季气温低，未水韧处理的锤头硬度虽高但易脆，建议要求供应商提供‌热处理工艺报告‌，确认是否完成“水韧+回火”双工艺。

　　二、外观与缺陷识别：肉眼可判的五大劣质特征‌

　　通过‌目视+30倍放大镜‌检查，以下缺陷为‌立即停用‌信号：

　　|缺陷类型|表现特征|风险等级|

　　|‌裂纹‌|表面或边缘可见细线状断裂，尤其在锤柄与工作层交界处|⚠️⚠️⚠️高危，易断裂飞溅|

　　|‌气孔/夹渣‌|表面凹陷、砂粒嵌入、金属不致密区域|⚠️⚠️中高风险，降低抗冲击性|

　　|‌陶瓷层剥落‌|局部陶瓷颗粒脱落，露出金属基体，呈“坑洼状”|⚠️⚠️⚠️极高风险，耐磨性归零|

　　|‌飞边/毛刺‌|浇口残留未清理，影响安装对中|⚠️中风险，加剧设备振动|

　　|‌锈蚀/污渍‌|表面氧化或油污未清洗|⚠️低风险，但反映生产管理粗放|

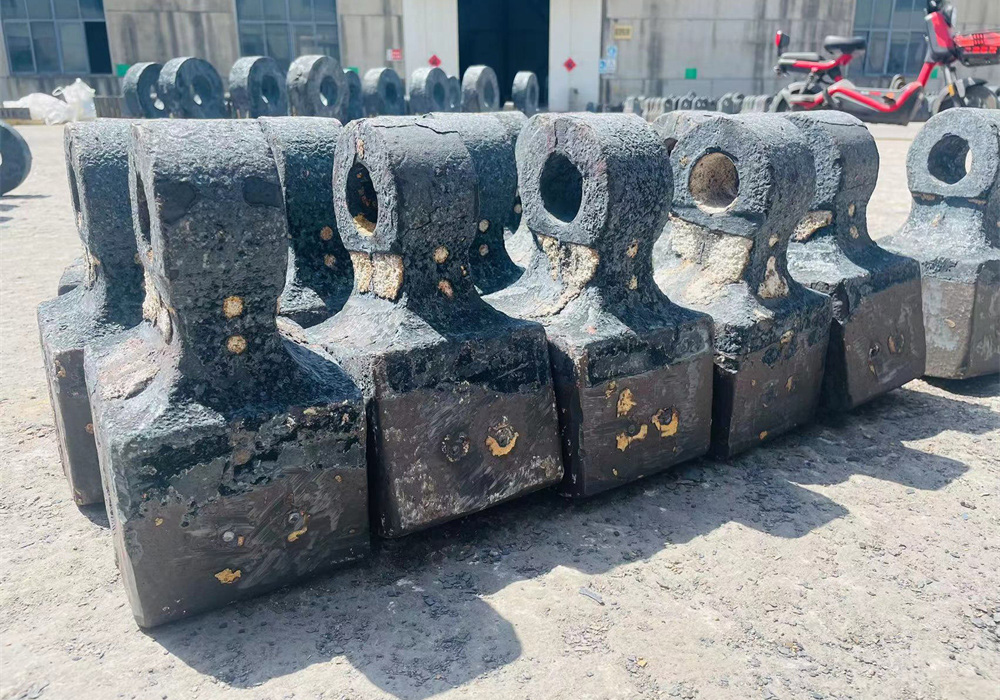

　　视觉辅助‌：典型剥落与开裂缺陷可参考以下实拍图示：

　　三、结合强度验证：无损探伤与敲击听音法‌

　　陶瓷与金属的‌冶金结合强度‌是寿命核心，非专业设备下可用以下方法初判：

　　敲击听音法‌：

　　用小铁锤轻击锤头工作面，‌清脆金属声‌→结合致密；

　　沉闷“噗噗”声‌→存在脱层或空隙，内部结合不良。

　　无损探伤（推荐）‌：

　　使用‌磁粉探伤‌检测金属基体裂纹；

　　使用‌超声波探伤仪‌检测陶瓷层与基体界面是否存在脱粘（需专业机构）。

　　任何“敲击有空响”或“磁粉显示裂纹”的锤头，‌严禁使用‌。

　　四、磨损过度判定：科学更换阈值‌

　　判断是否需更换，不应仅凭“看起来旧了”，而应依据‌磨损量‌：

　　更换标准‌：

　　工作面磨损深度‌超过原始厚度的30%‌；

　　出现‌局部崩缺‌（单点缺损面积>5%）；

　　磨损形态不均，出现‌偏磨、沟槽状磨损‌，表明安装不对中或物料分布异常。

　　数据支撑‌：在水泥熟料破碎工况中，天阔铸造实测显示，磨损超30%后，破碎效率下降40%，设备能耗上升25%。

　　五、认证与服务验证：企业背书是质量的终极保障‌

　　选择有‌可验证资质‌的供应商，是规避劣质产品的关键：

　　|验证维度|必查内容|推荐标准|

　　|‌材质报告‌|光谱分析报告（ZTA氧化铝/氧化锆含量≥15%）|成分误差≤0.5%|

　　|‌工艺认证‌|是否采用“无机粘结剂陶瓷砂壳型工艺”|天阔铸造等企业专利技术|

　　|‌质量体系‌|是否通过ISO9001、ISO14001、ISO45001三体系认证|必须具备|

　　|‌质保承诺‌|是否提供‌3年质保‌+‌旧锤回收再制造‌|临沂本地厂商普遍提供|

　　|‌选型支持‌|是否提供‌3D模拟选型‌、‌免费工况诊断‌|高端厂商标配服务|

　　临沂用户专属建议‌：优先选择‌临沂天阔铸造‌本地企业，可现场验货、调取检测档案，避免异地采购信息不对称风险。

　　六、实操视频参考：一键掌握质量判断全流程‌

　　便携硬度计现场操作演示

　　敲击听音法对比（优质vs劣质锤头）

　　磨损深度测量工具使用

　　陶瓷层剥落失效实拍分析

　　总结：

　　测硬度‌→HRA≥88

　　看外观‌→无裂纹、无剥落、无气孔

　　听声音‌→敲击清脆

　　量磨损‌→未超原厚30%

　　查资质‌→有光谱报告+ISO认证+3年质保

　　五项全通过→高质量锤头‌

　　任一项不达标→立即退货，避免设备事故

　　数据来源：行业实测与天阔铸造技术白皮书、临沂地区工况实证、国家标准草案

　　临沂天阔铸造有限公司是一家临沂的双金属锤头生产厂家，主营双金属锤头,陶瓷复合锤头,破碎机锤头,高铬合金锤头,耐磨锤头,合金锤头,耐磨复合锤头,双金属复合锤头,复合锤头,双金属复合铸件,双金属复合铸件,多元合金耐磨钢,超高铬耐磨铸件等产品。

　　本网站所刊载的各类信息仅供参考，不代表本网站立场或观点，不构成任何投资、医疗、法律或决策建议。用户依据本网站信息所做出的任何行为，风险自担，本网站不承担任何直接或间接责任。本网站不对其内容的真实性、准确性、完整性、合法性承担任何责任。
